其中，電流調節旋鈕與可變電阻R。的滑動觸點連接。觸發信號電路的功用是產生晶閘管觸發信號，調節電流調節旋鈕時，即可調節觸發信號的脈沖寬度，從而調節晶閘管的導通角。

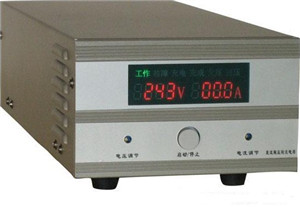

      全自動充電機的工作原理比較簡單，接通電源開關SW時，電源指示燈發亮指示電源接通。變壓器T1線圈電源接通時，通過整流器整流便可向負載輸出電流，此時調節電流調節旋鈕，即可調節觸發信號的脈沖寬度，使晶閘管的導通角改變，晶閘管整流電路輸出的平均電壓就會隨之改變，蓄電池的充電電流也會隨之改變。蓄電池兩端的充電電壓由控制面板上的直流電壓表指示，充電電流由直流電流表指示。
